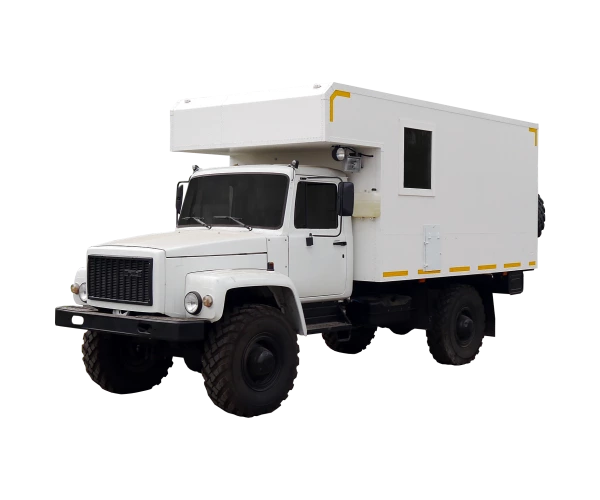

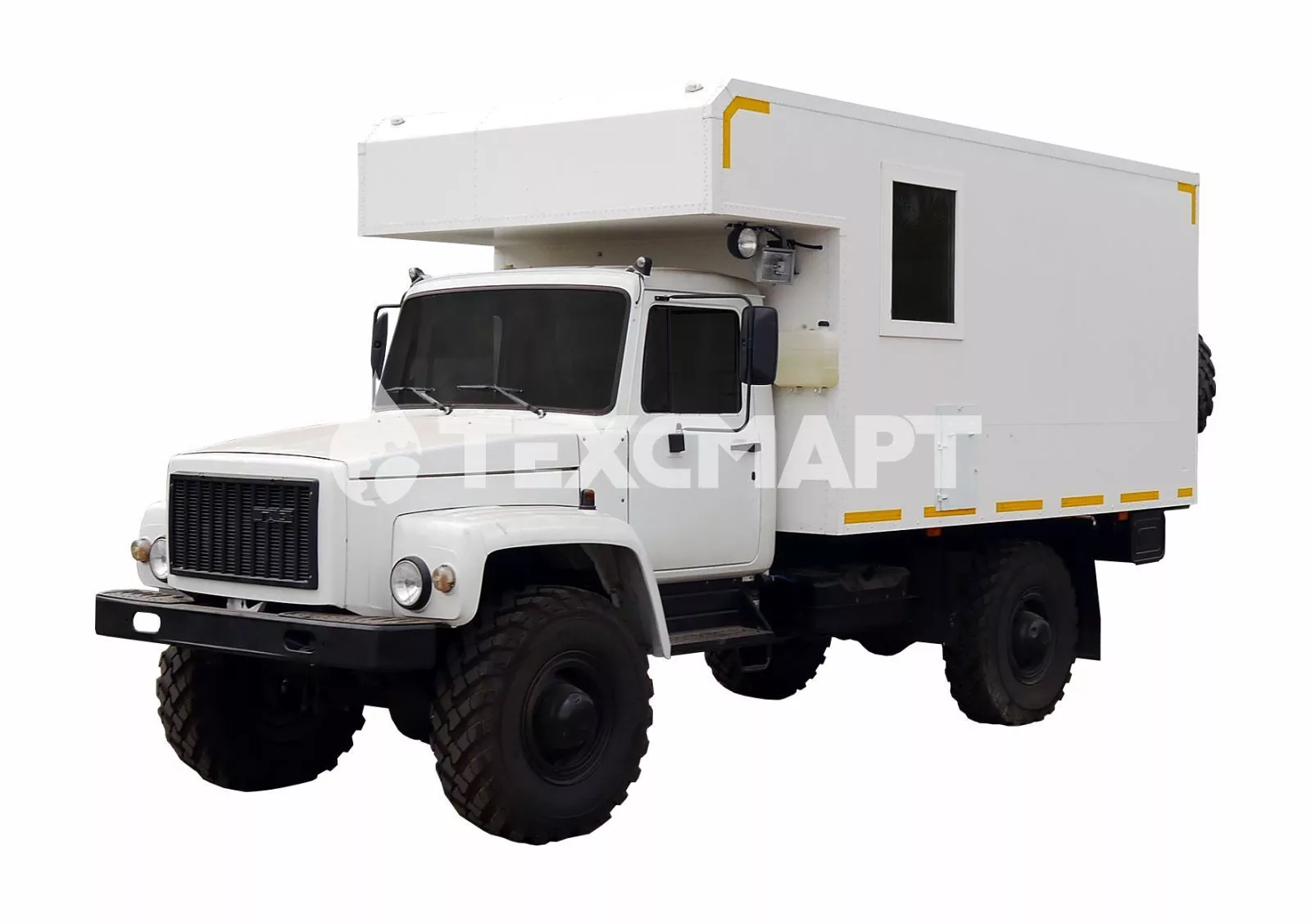

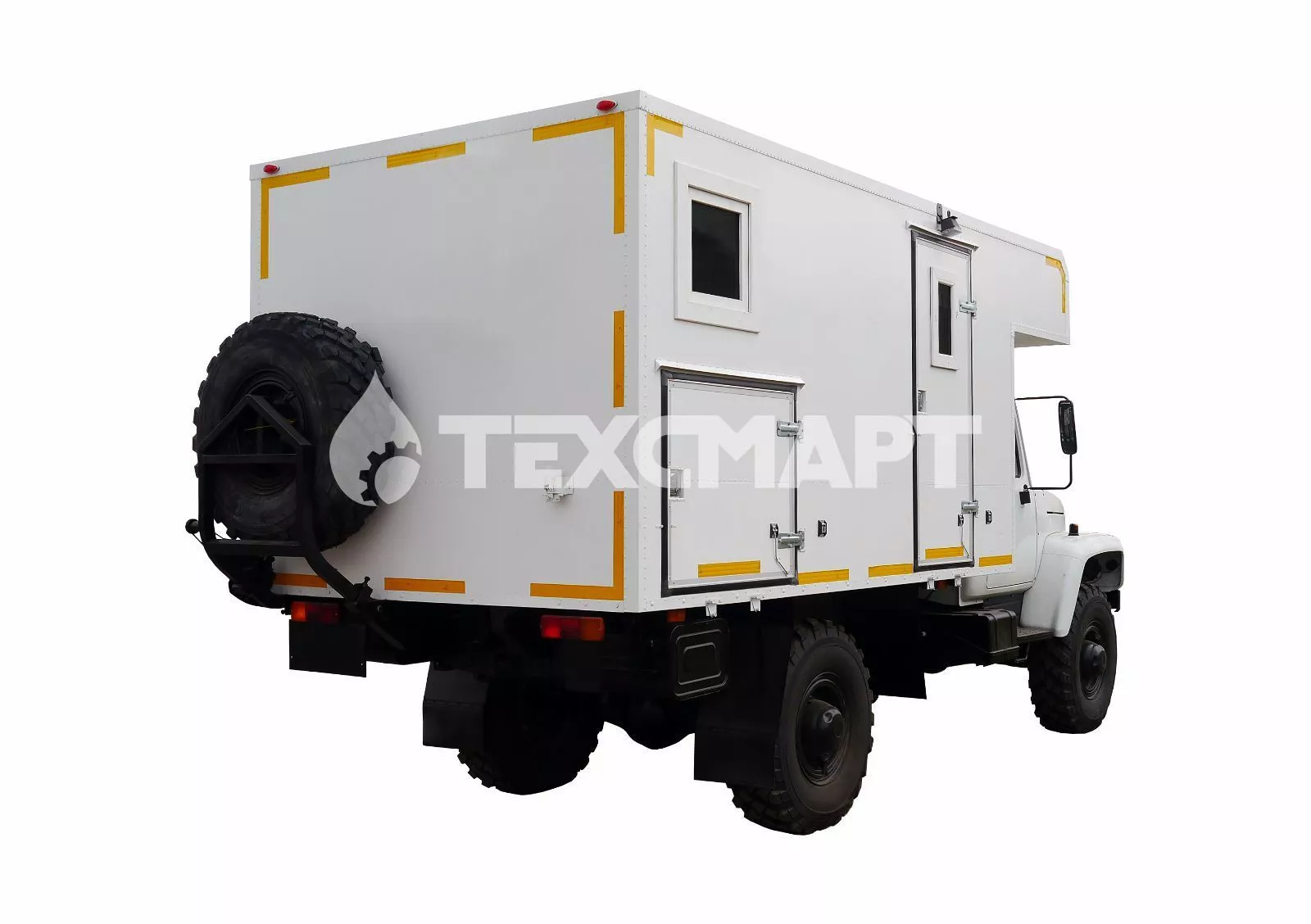

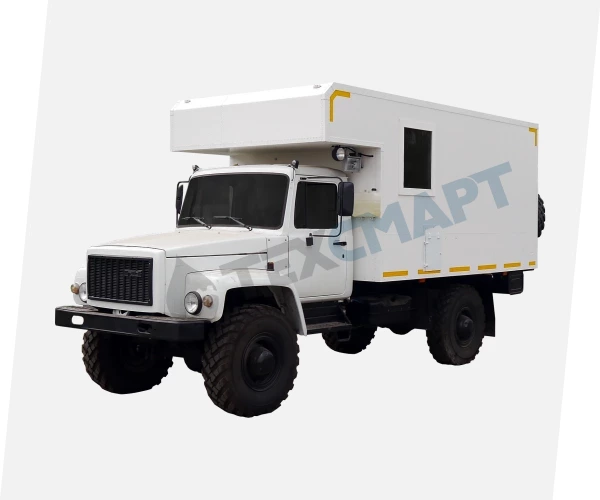

Лаборатория исследования скважин ГДИС на шасси ГАЗ

Полноприводная лаборатория с жилым и лебедочным отсеками для коротких экспедиций

Лаборатория ГДИС на базе автомобиля ГАЗ 33081 4х4 с установленной лебедкой ЛКИ-Техно для проведения спуска и подъема приборов на проволоке в процессе исследования, ремонта и очистки скважин

Опросный лист

Описание

Передвижная лаборатория ГАЗ (3308, 33081, 33088) - автомобиль капотного типа, повышенной проходимости. Благодаря оптимальному соотношению стоимости, габаритов и проходимости, автомобиль хорошо зарекомендовал себя у нефтяников, работающих в условиях бездорожья.

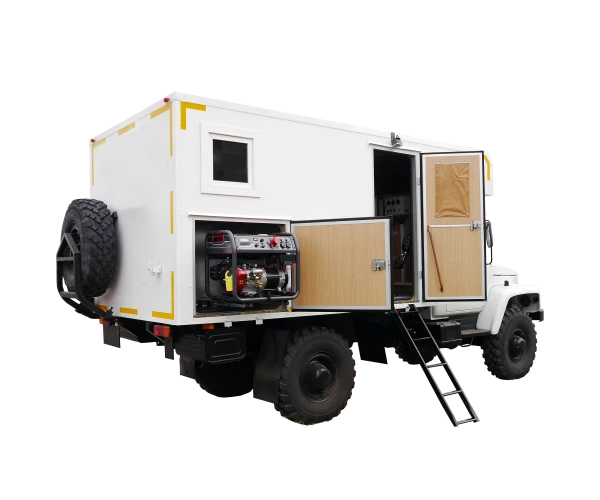

Вместе с тем, в автолаборатории созданы все условия для комфортной работы персонала: уютный отапливаемый фургон, со всем необходимым в экспедиции оборудованием и инструментом. Для удобства транспортировки под фургоном имеются контейнеры для хранения приборов и лубрикаторов. Непрерывное электропитание обеспечивается автономным генератором, установленным в отдельном отсеке.

Лебедка каротажная ЛКИ-Техно с установкой комбинированного привода предоставляет оператору возможность поочередного использования электрического или механического привода, в зависимости от вида проводимых на объекте работ.

Варианты планировки

Техническое описание

Шасси: ГАЗ-33081
Двигатель: ЯМЗ-53442 дизель (Евро-4) с турбонаддувом
Экологический класс: Евро-4
Колесная формула: 4х4
Коробка передач: механическая, пятиступенчатая
Подвеска задняя: рессорная
Рулевое управление: с гидроусилителем

Форма: каркасная, прямоугольная с плоской крышей, из сэндвич-панелей
Планировка: односалонное / двухсалонное / трехсалонное исполнение
Отсеки: жилой / лебедочный / операторский
Выход проволоки: задний (в распашные ворота) / боковой (люк выдачи проволоки)
Обшивка внешняя: плакированный металл с полимерно-порошковым покрытием
Обшивка внутренняя: ламинированная фанера и/или рифленый алюминий
Покрытие пола: оцинкованная сталь / автолин / рифленый алюминий
Инструментальный ящик: под фургоном автомобиля
Отсек для генератора: боковой одностворчатый распашной люк
ДЗК (держатель запасного колеса): в лебедочном отсеке / за фургоном

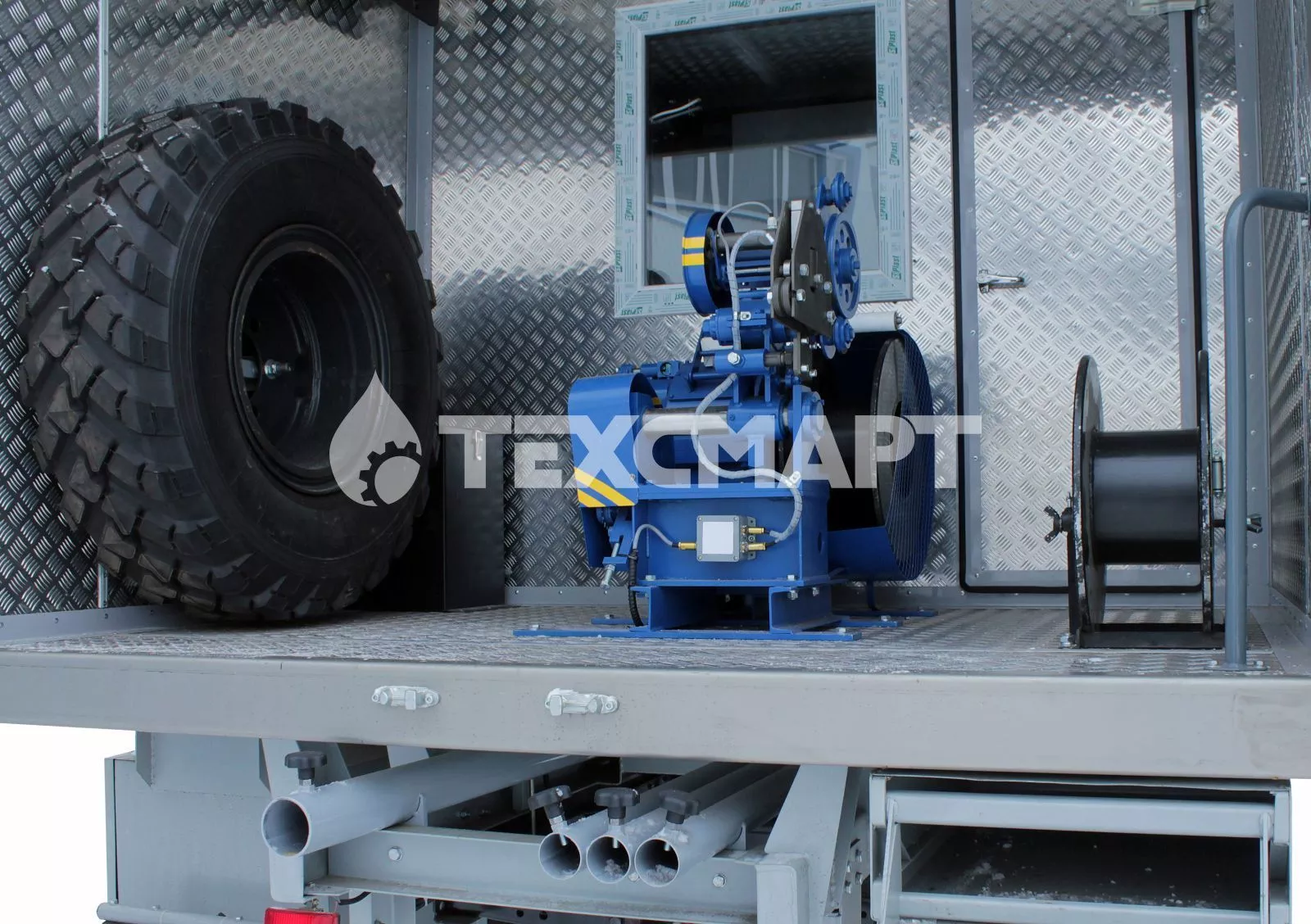

Лебедка исследовательская ЛКИ-Техно
Привод лебедки: электрический / механический / комбинированный

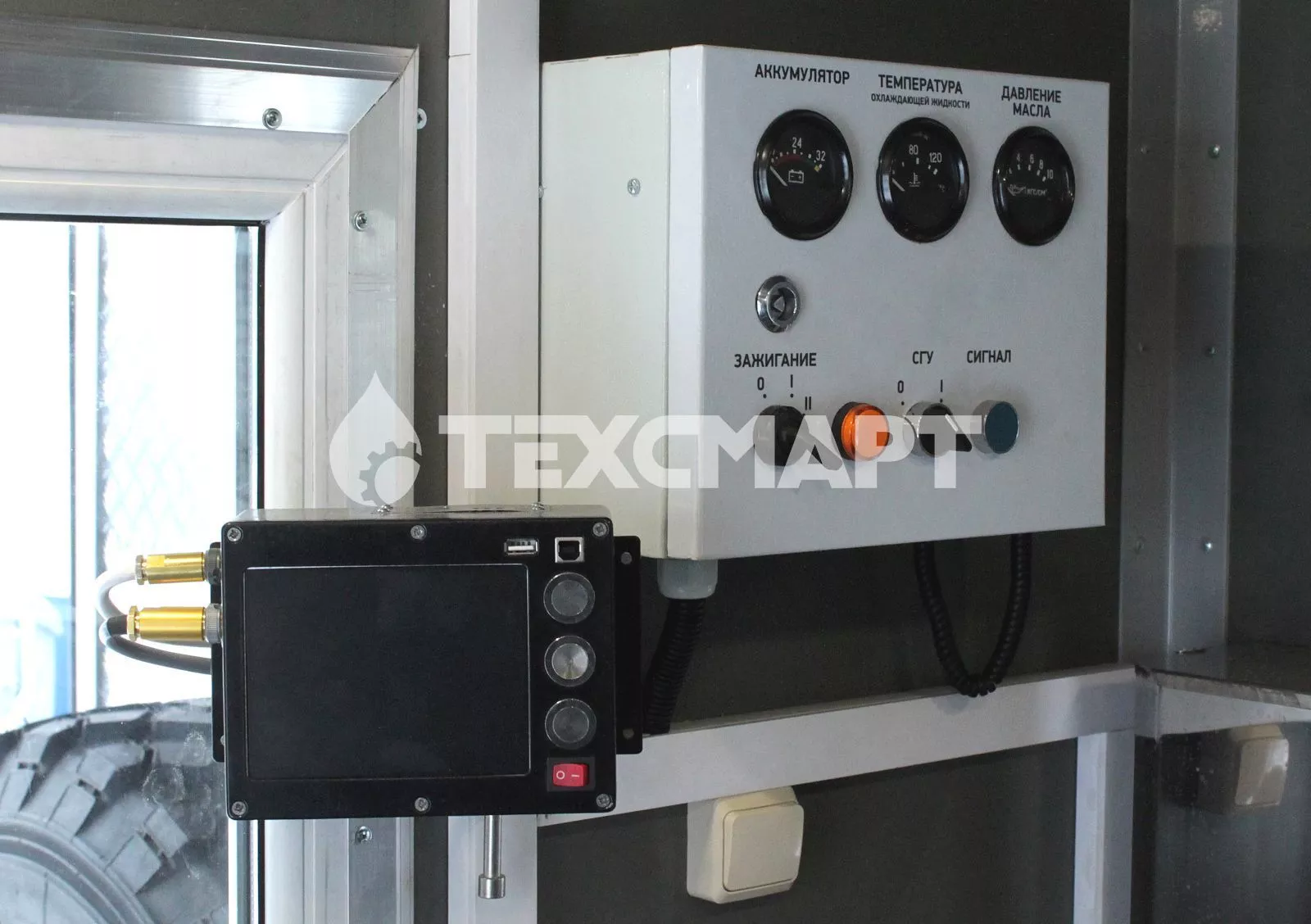

Шкаф управления приводом лебедки: электрический
Шкаф дублеров приборов
Система контроля каротажа СКК-Техно 305
Лубрикатор скважинный: Л65-21 / Л65-35

Генератор: автономный, мощность 6.5 / 8.0 кВт, на салазках в отсеке генератора
Освещение фургона, освещение скважины: 220/24 В
Розетки: 220 В
Смотка с силовым кабелем привода лебедки

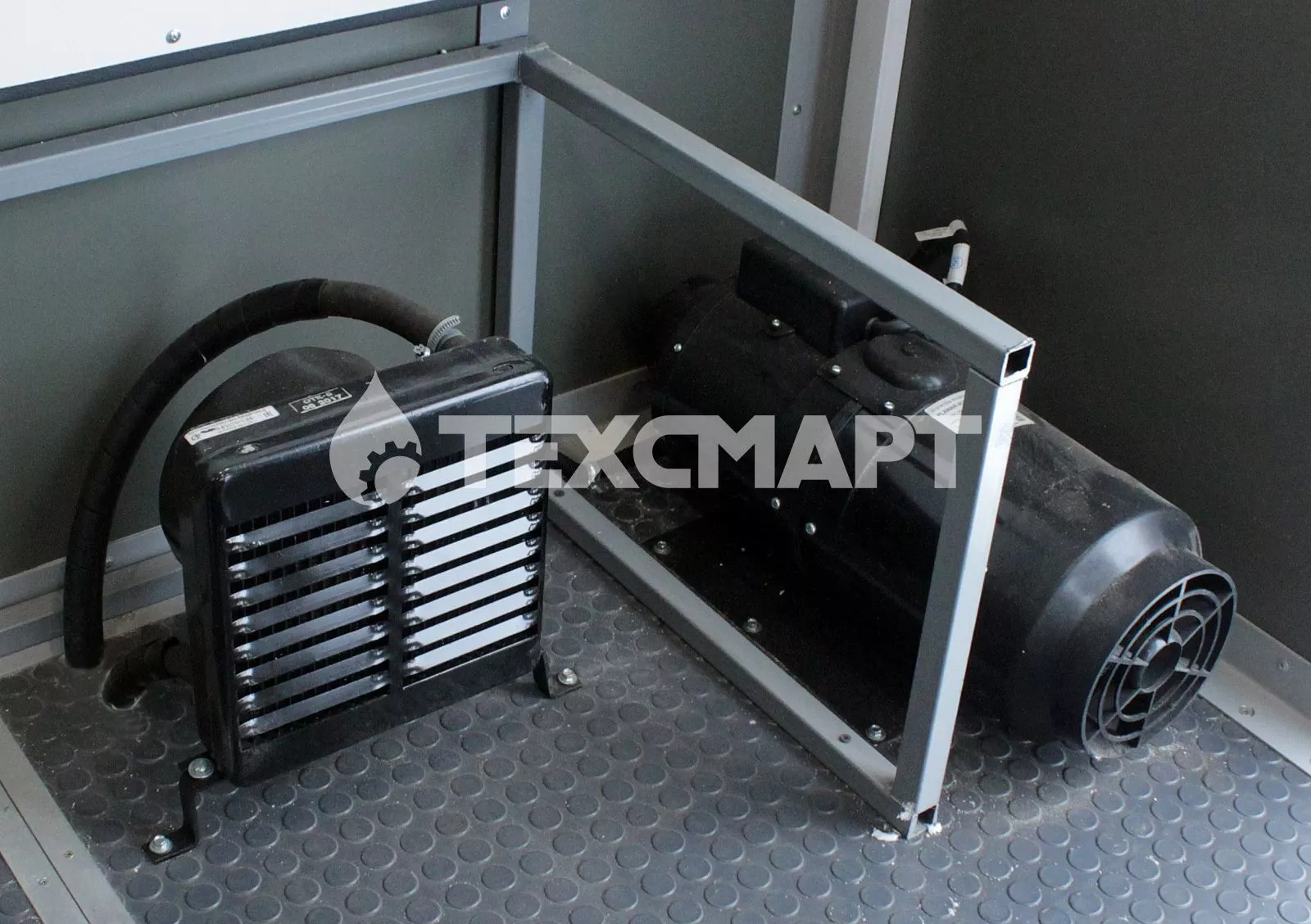

Отопитель автономный, дизельный
Тепловентилятор электрический 220 В, мощность 2.0 кВт
Кондиционер

Кресло оператора
Диван-рундук
Откидной столик
Стол с бытовой техникой

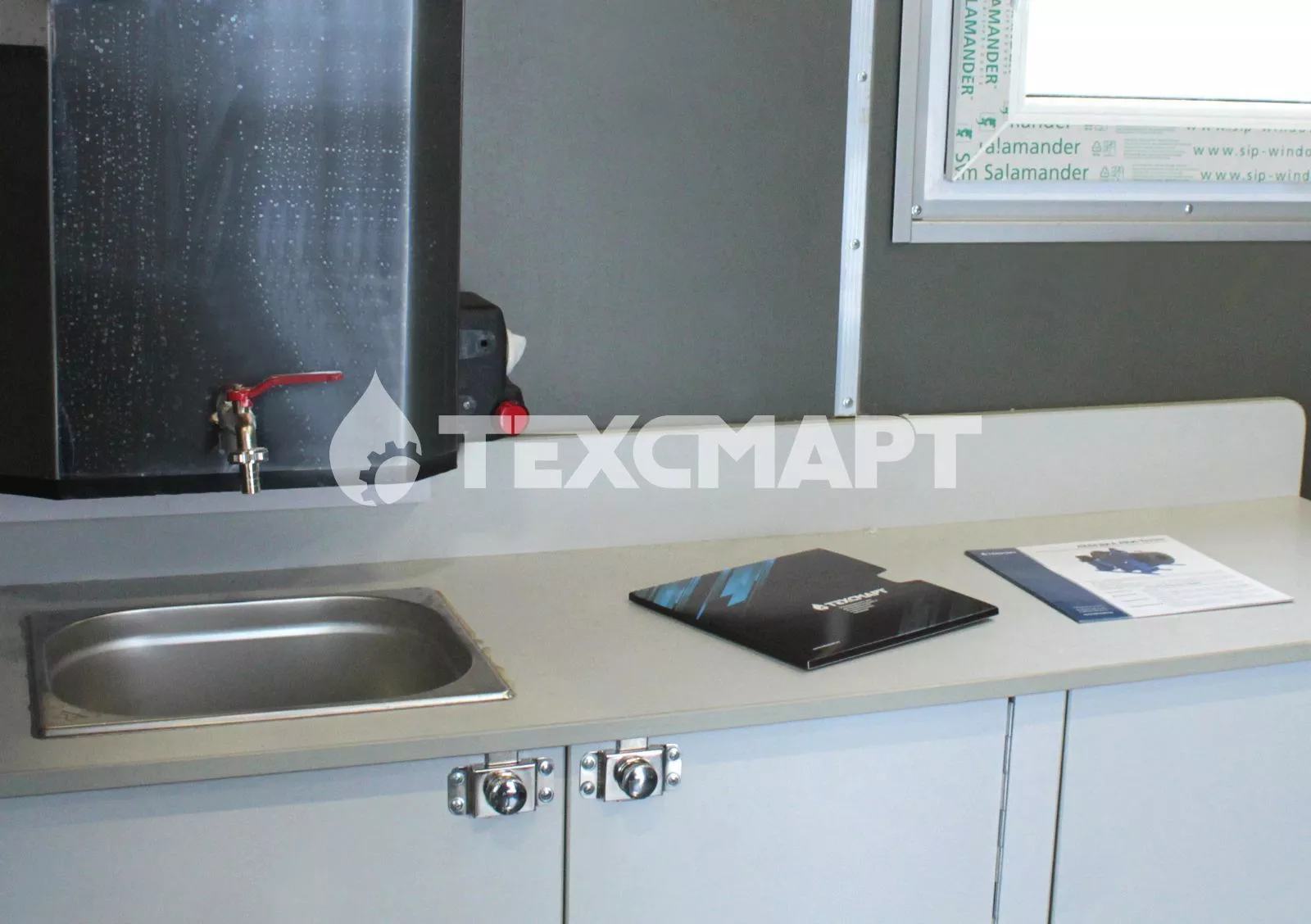

Рукомойник с водонагревателем
Стол-верстак с тисками
Вешалка для одежды

Кран-укосина Г-образная с ручной цепной талью
Держатель для запасного барабана лебедки ЛКИ-Техно
Крепление для автономных приборов
Крепление для лубрикатора
Противооткатные упоры - 1 компл.
Аптечка медицинская
Огнетушитель - 2 шт.
Знак аварийной остановки
Искрогаситель
