Скребки и пробойники скважинные

Скребки и пробойники скважинные

Для очистки поверхности труб НКТ от парафиновых отложений

Применение

Скребки-пробойники скважинные СП-Техно предназначены для первоначальной пробивки АСПО пробок колонны НКТ

Для последующих периодических чисток применяются скребки лезвийные СЛ-Техно и скребки фрезовые СФ-Техно, которые используются в составе автоматической установки депарафинизации скважин УДС-Техно 101 или полуавтоматических каротажных лебедок ЛКИ-Техно

Скребки производства ООО НПФ «ТехСмарт» являются аналогами таких скребков как динамический скребок СД, раздвижной скребок, скребок Болотова, ПУР.55, ТУ.55, ПУ.55, ДИ.55, КИ.55, ПА.55, КР.55, ПЛ.55, СР-73, СЛ-73, скребок Строева

Скребки ООО НПФ «ТехСмарт» подходят для использования на установках депарафинизации скважин следующих типов: УДС, УДС-Техно, УДС-3000Т, УДС-1М, УОК-НКТ, ПАДУС, ПАДУ-3М, ДСА-18, МДС-010, лебедка Сулейманова)

В зависимости от состояния и требований скважинного фонда можно подобрать наиболее оптимальную компоновку скребка для депарафинизации. Режущие головки скребка являются сменными, возможно предварительное согласование комплектации, диаметров режущих головок, габаритов и веса груза-утяжелителя. Свинцовый груз позволяет при меньших габаритах добиться большего веса груза для более эффективной работы

Обязательным является наличие карабина (вертлюга), предотвращающего скручивание проволоки, за которым может последовать образование жучка и дальнейшая аварийная ситуация на скважине

Для работы в НКТ с полимерным покрытием скребки комплектуются высокопрочными пластиковыми фрезами, не позволяющими скребку повреждать внутреннюю поверхность колонны НКТ

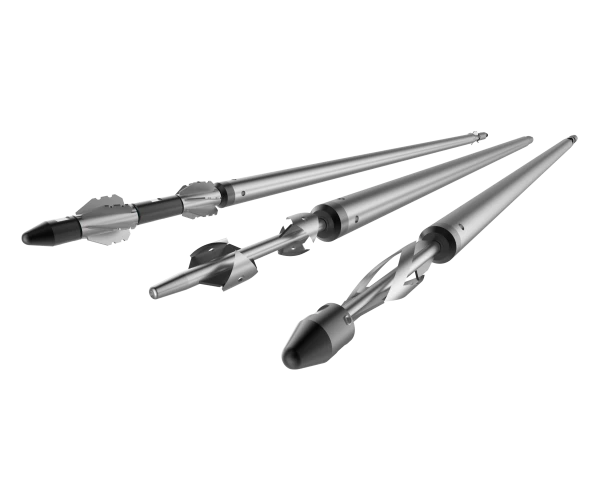

Примеры компоновки

Особенности

  • Достижение лучшей проницаемости - за счет цельного корпуса обтекаемой формы со сменными фрезами различного диаметра
  • Очистка колонны происходит возвратно-поступательными движениями скребка в обе стороны
  • Модульность конструкции скребка позволяет собрать требуемую компоновку перед использованием
  • Больший вес при меньших габаритах за счет свинцовой сердцевины груза-утяжелителя

Состав скребка

Крепление проволоки / кабеля (ропсокет)
Карабин-вертлюг (для предотвращения скручивания проволоки)
Груз-утяжелитель свинцовый
Режущие головки (фрезы)
Наконечник



Технические характеристики

Длина скребка от 1 500 мм
Собственный вес 10 ... 42 кг
Температура эксплуатации -40º ... +150°С
Максимальное давление 35 ... 100 МПа
Количество режущих головок (фрез) 2 ... 8 шт
Диаметр режущих головок (фрез) 32 ... 70 мм
Диаметр пробойных головок 25 ... 52 мм
