Печать свинцовая торцевая ПСТ применяется перед началом ловильных работ и предназначена для получения оттиска формы верхнего наконечника (ропсокета) утерянного прибора или скребка
Печать свинцовая торцевая ПСТ применяется перед началом ловильных работ и предназначена для получения оттиска формы верхнего наконечника (ропсокета) утерянного прибора или скребка на торцевой части печати при подборе и подготовке к спуску ловильного инструмента и определения аварийных работ на скважине.

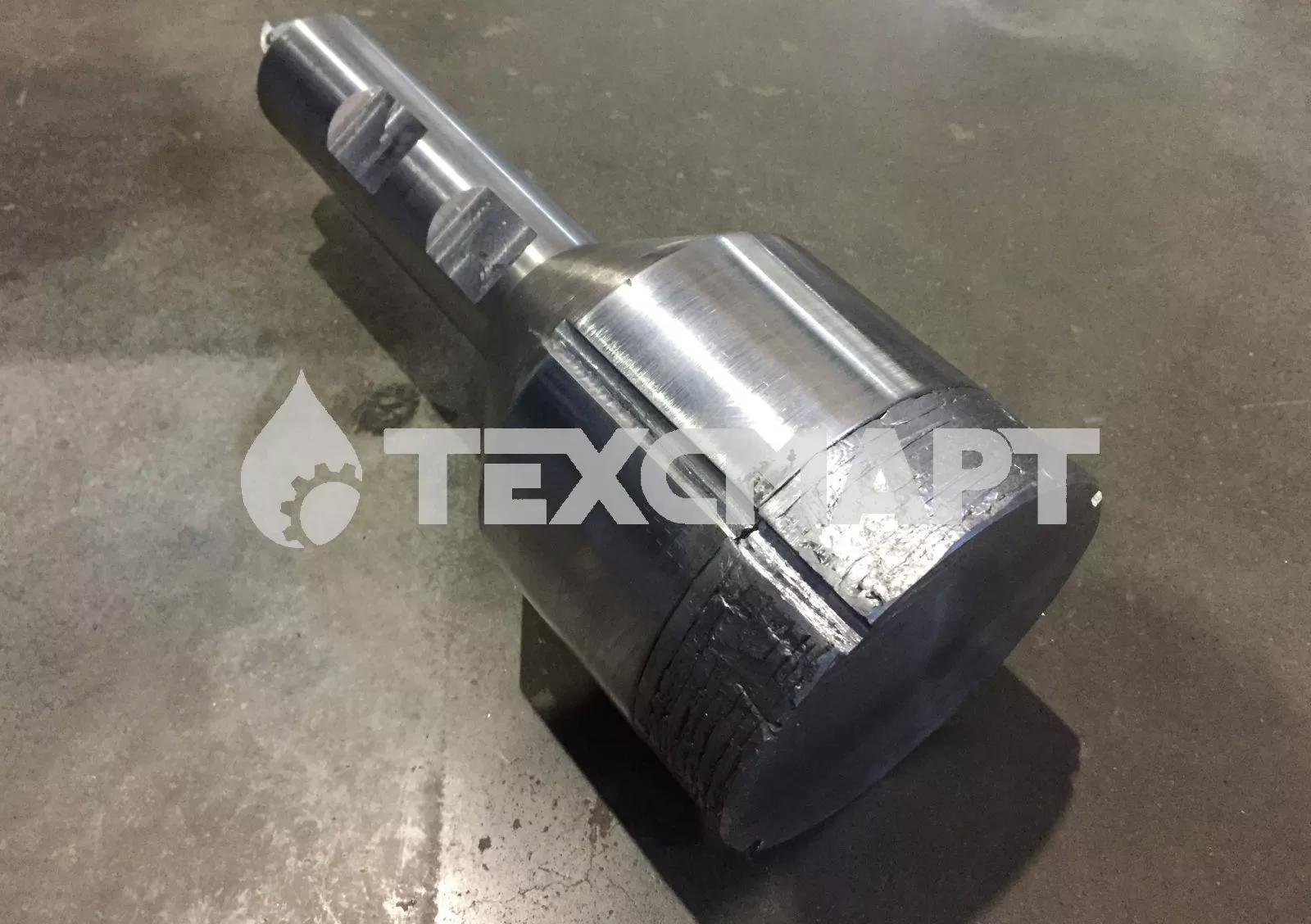

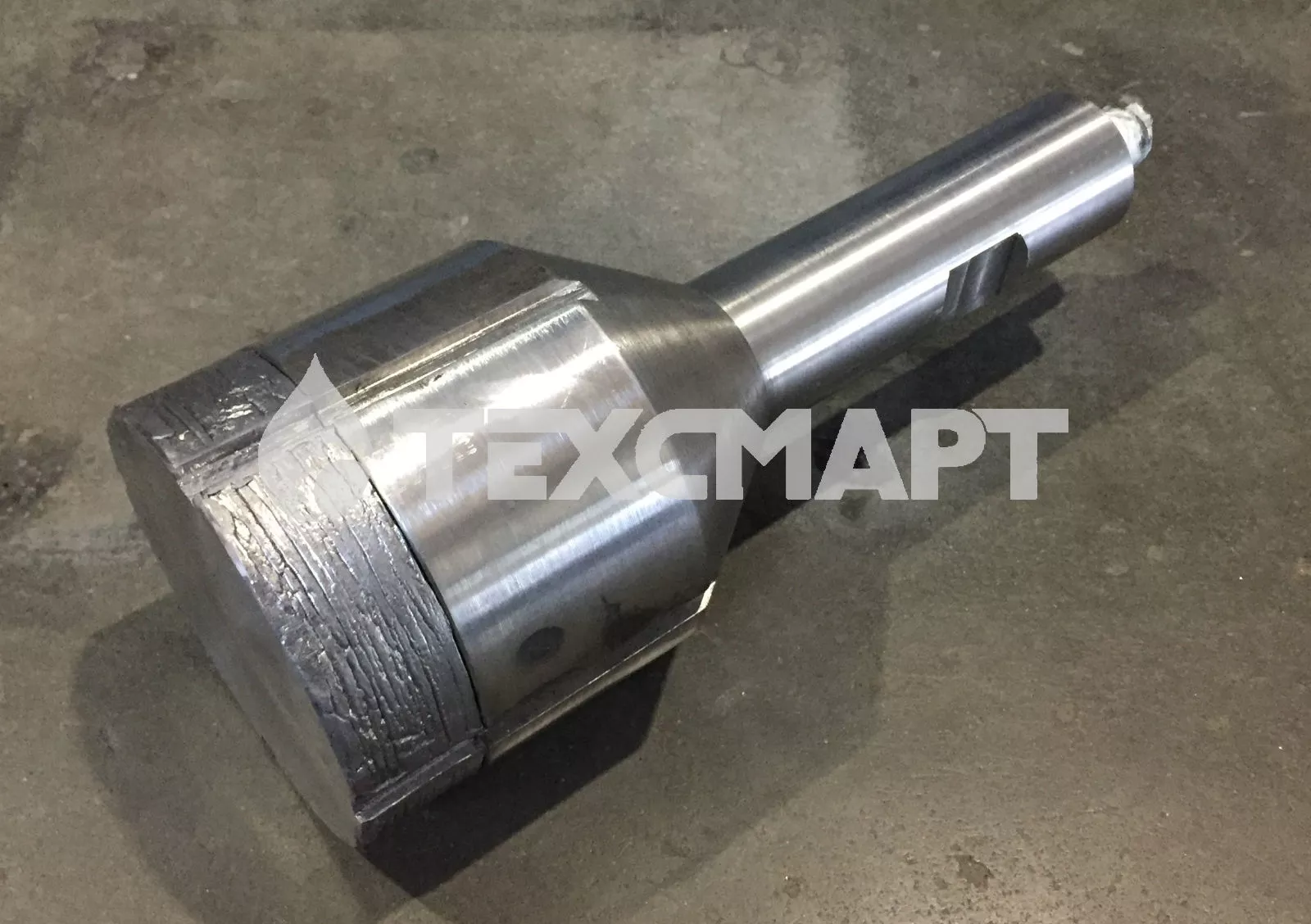

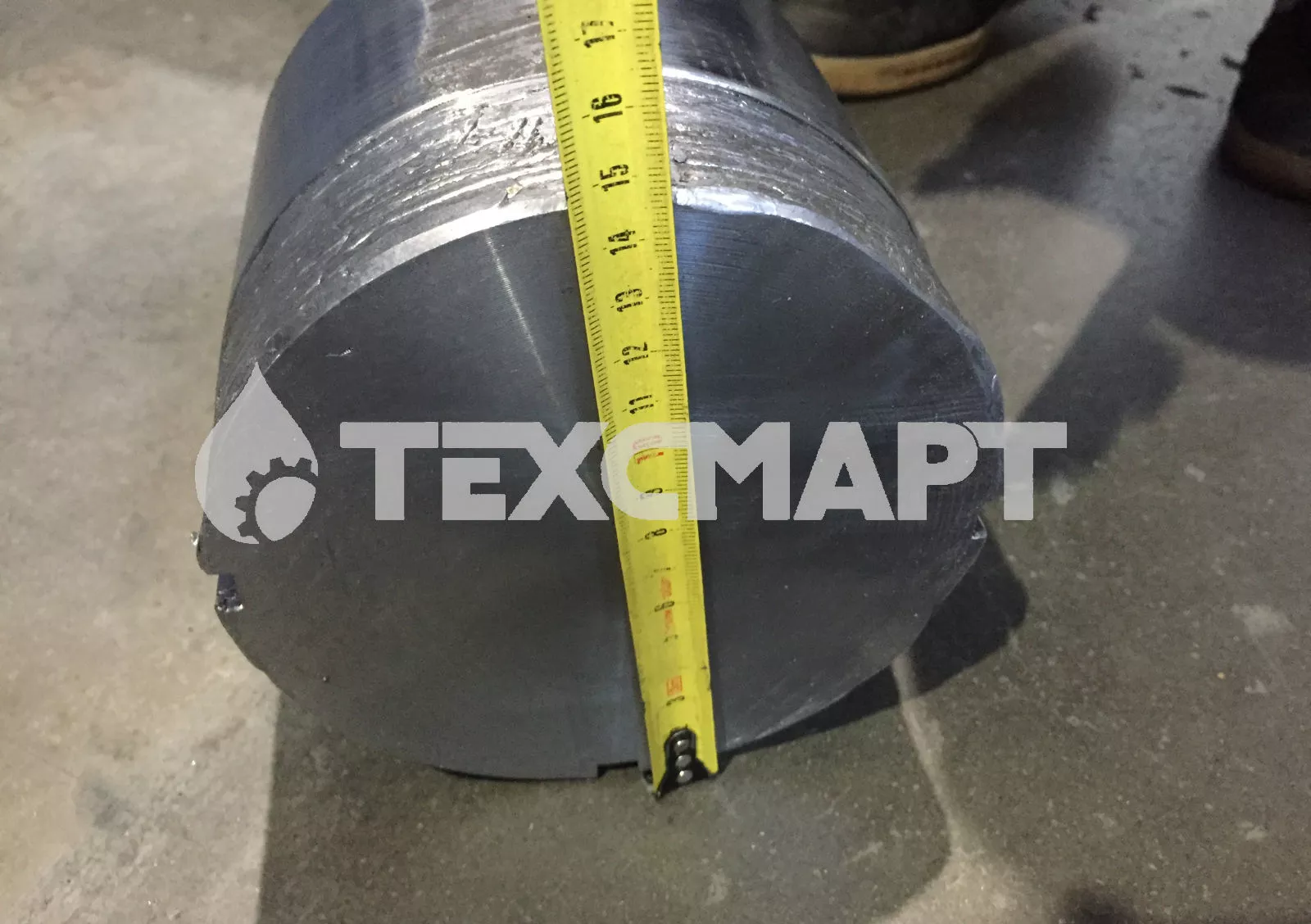

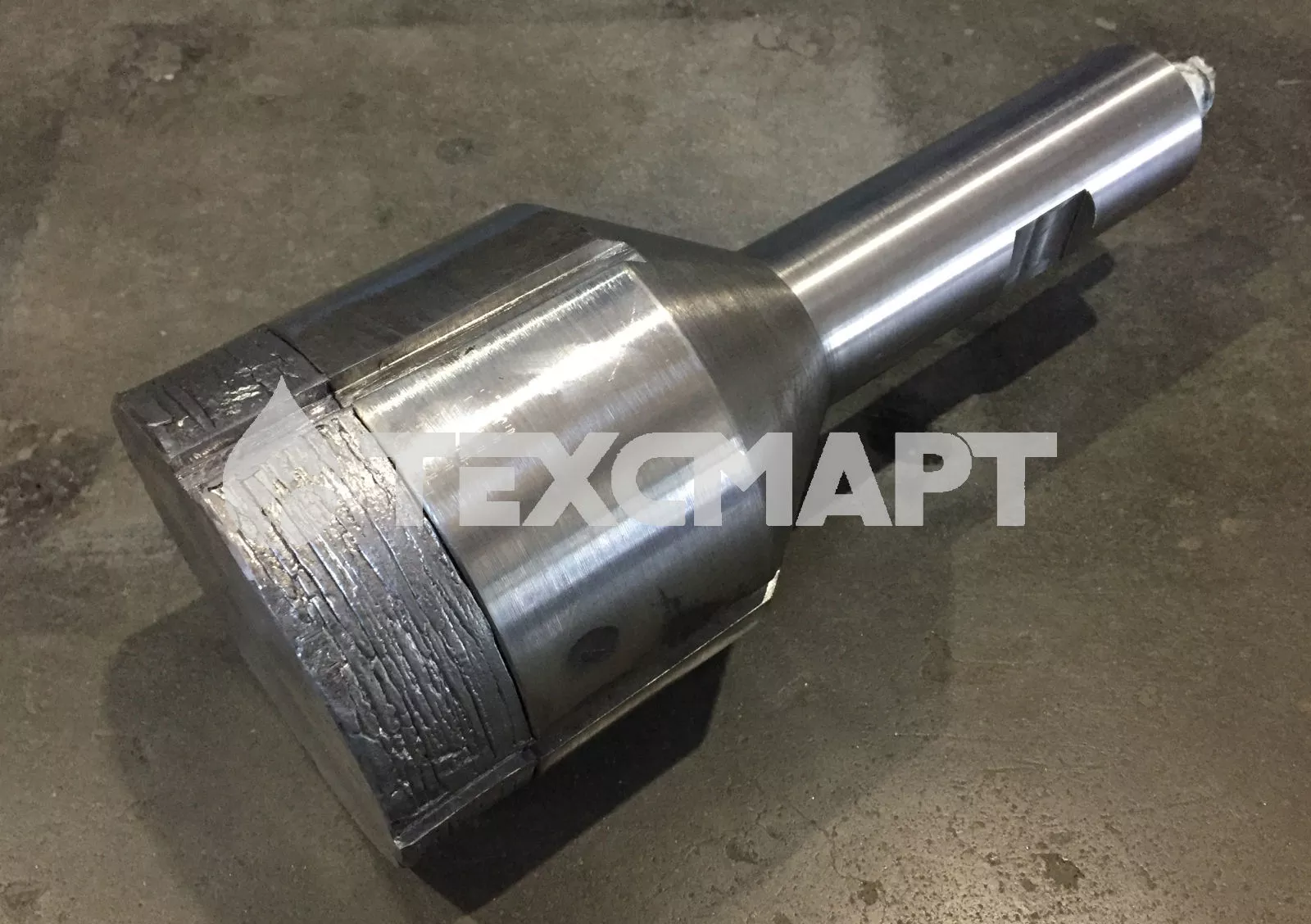

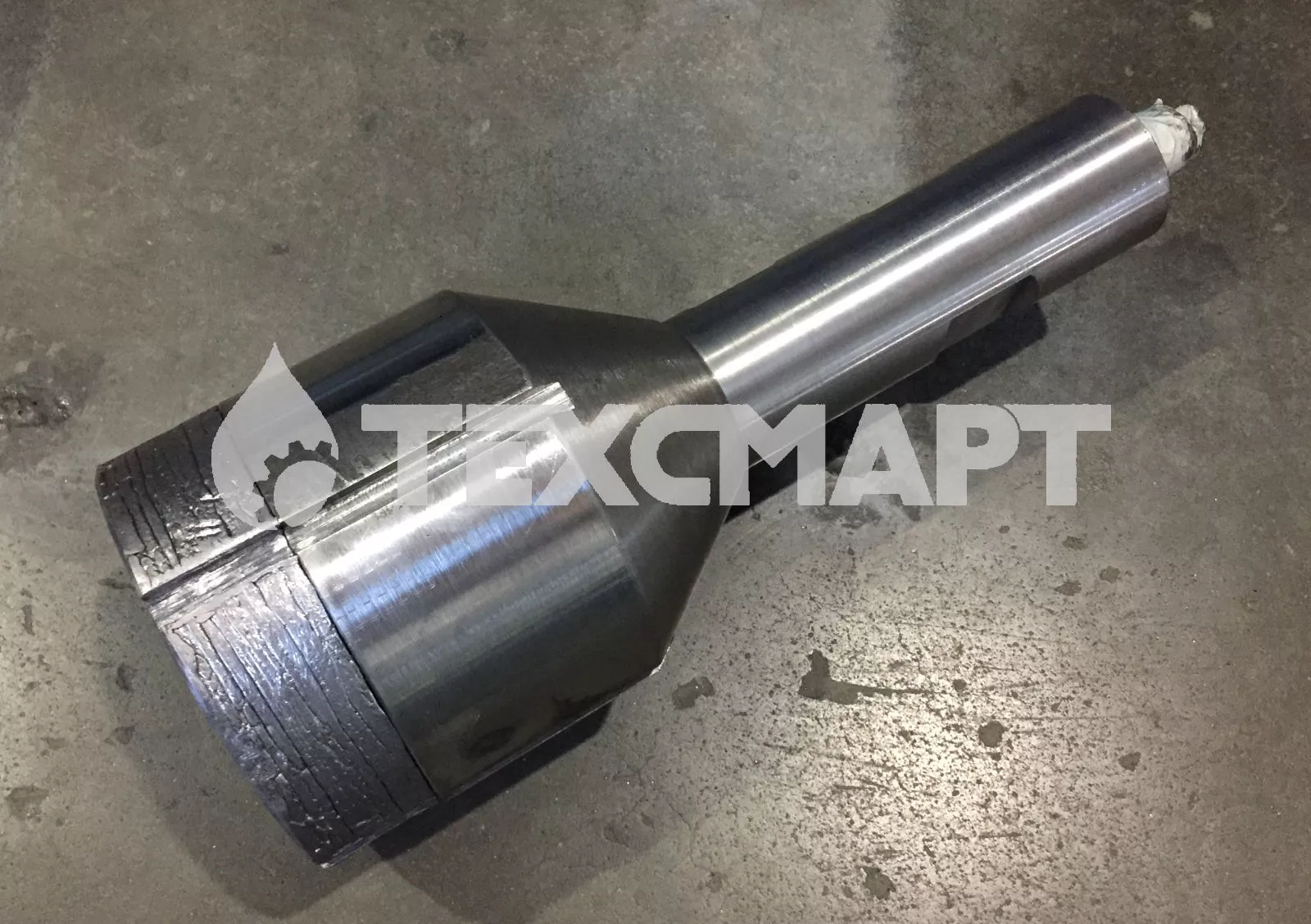

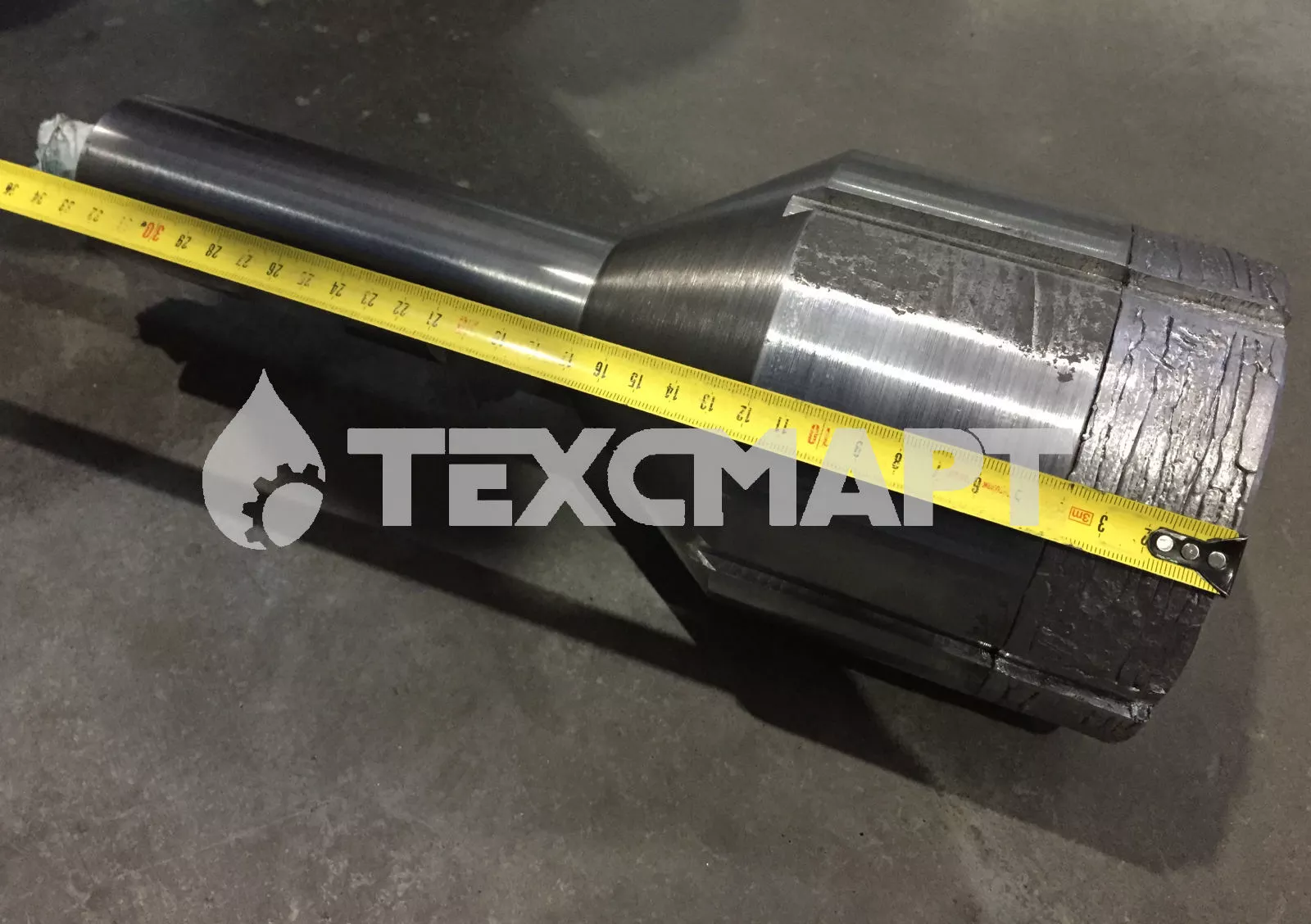

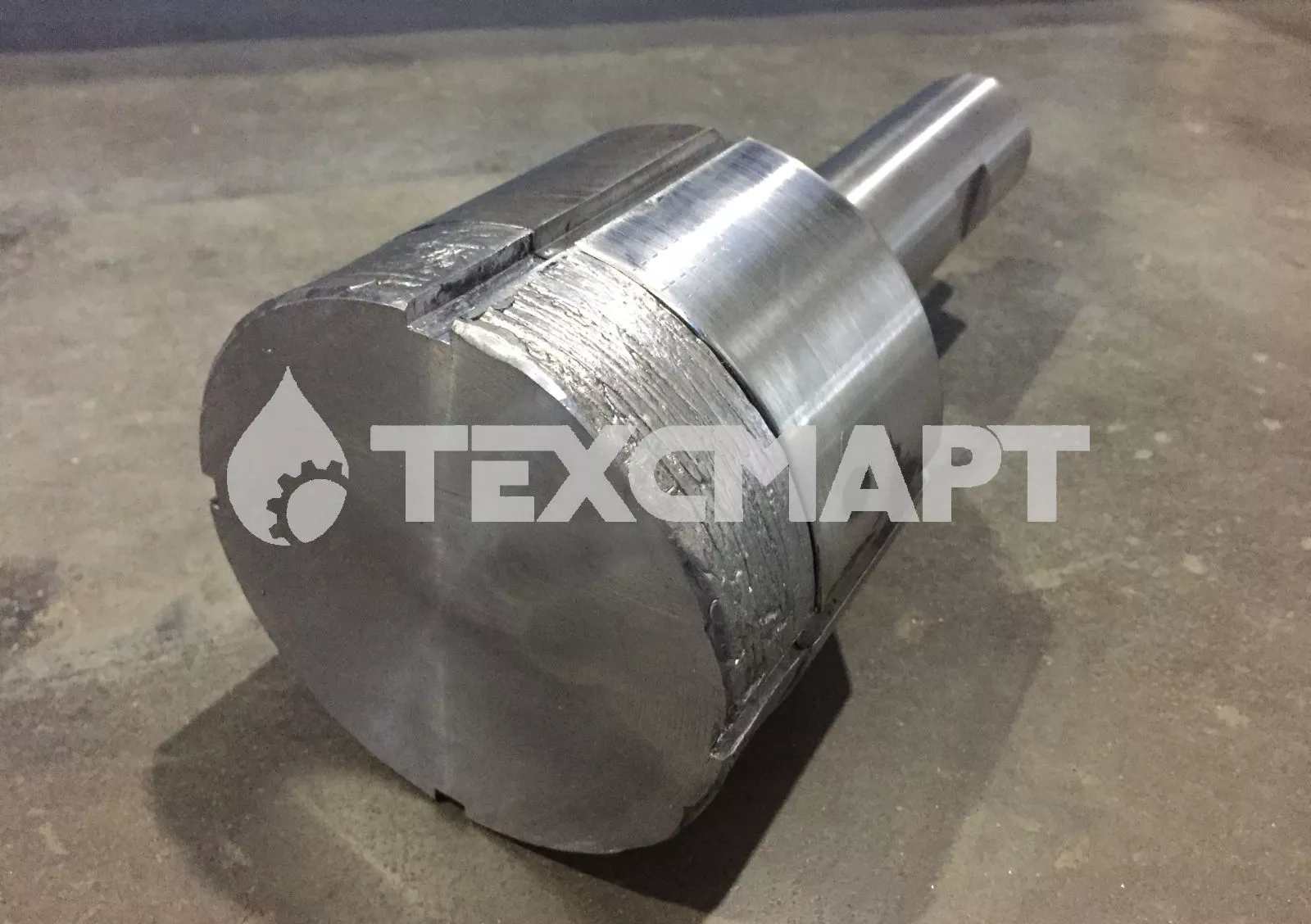

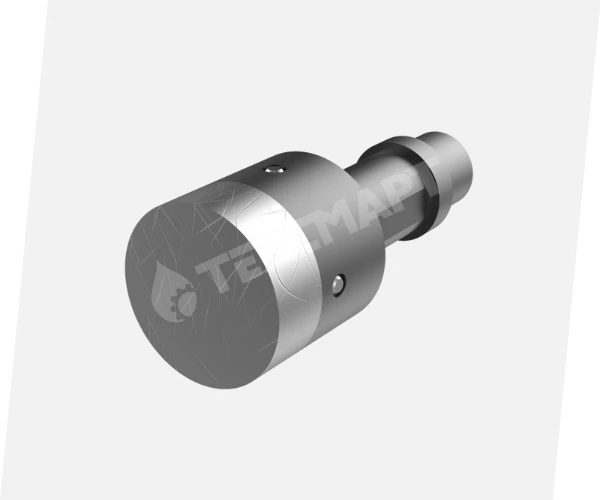

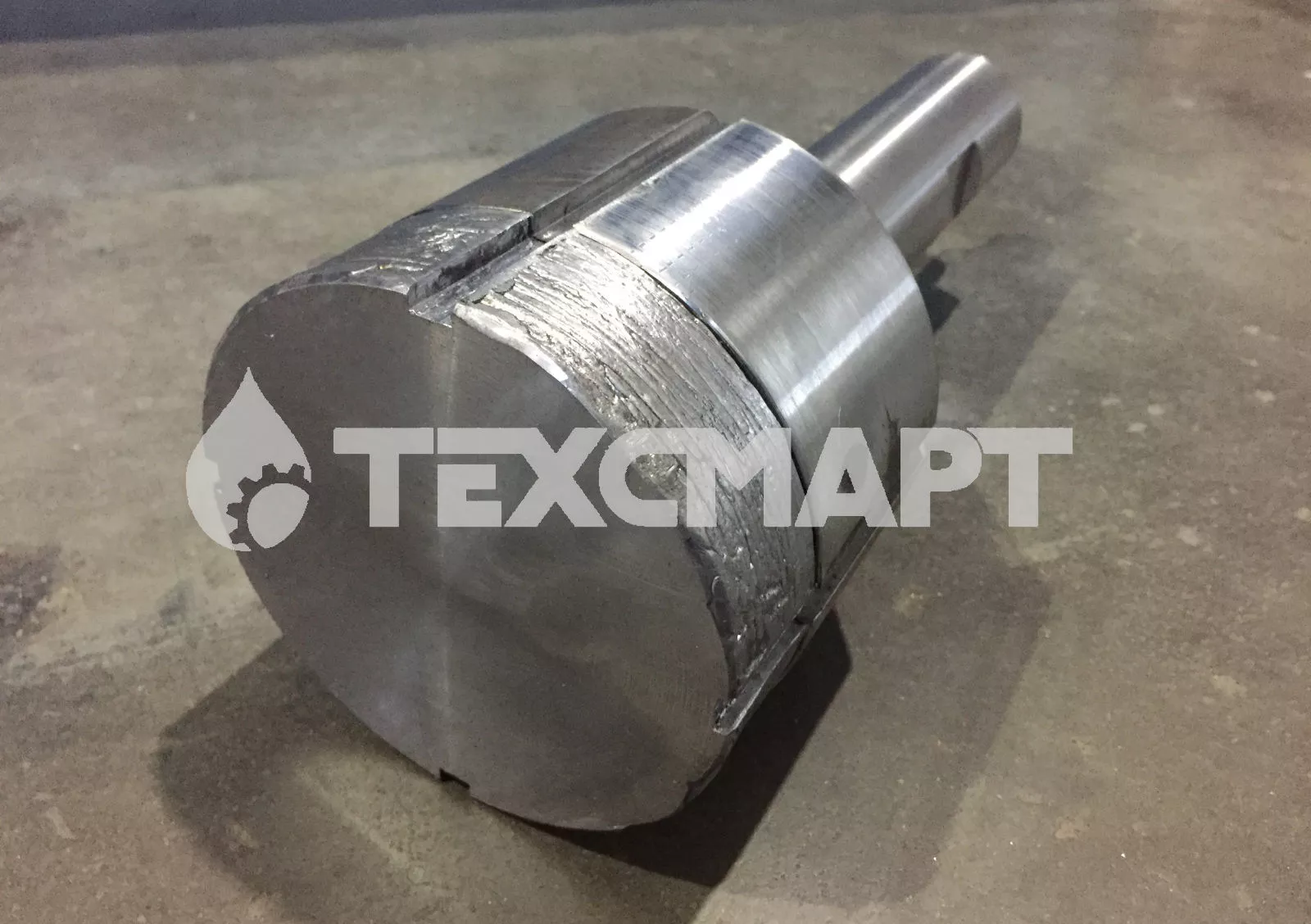

Она состоит из корпуса с присоединительной резьбой М27х1,5 и вставки из мягкого свинца на нижнем торце, жестко закрепляемого в корпусе. По полученному за счет разницы в пластичности свинцовой вставки и обследуемого в скважине объекта оттиску можно подобрать наиболее подходящий ловильный инструмент: ловитель цанговый или ловитель сухарный.
Печать является недорогостоящим аварийным инструментом ввиду своей простой конструкции и поставляется наборами печатей разных диаметров с требуемым Заказчику количеством дубликатов каждого диаметра.
При подборе диаметра необходимо учитывать наличие и проходной диаметр противополетного кольца (скребколовитель, кольцо Рудака, стоп-кольцо), установленного в колонне НКТ.
Возможно изготовление любого диаметра с любой присоединительной резьбой согласно требований Заказчика.
| Параметр | Значение | Ед. измерения |
|---|---|---|
| Длина | 135 | мм |
| Диаметр | 28-74 (с шагом 2 мм) | мм |
| Диаметр для НКТ-60 | от 28 до 46 | мм |
| Диаметр для НКТ-73 | от 36 до 56 | мм |
| Диаметр для НКТ-89 | от 56 до 74 | мм |
| Присоединительная резьба | М27х1,5 | - |
| Масса | от 1,5 | кг |
| Рабочее давление | 200 | МПа |
| Стойкость к воздействию скважинной среды по ГОСТ 13846-89 | К1, К2, некоррозионное | - |
| Вариант исполнения | Размеры | Кол-во |
|---|---|---|
| НКТ-60 | 28, 30, 32, 34, 36, 38, 40, 42, 44, 46 мм | Комплект по 2 шт |
| НКТ-73 | 38, 40, 42, 44, 46, 48, 50, 52, 54, 56 мм | Комплект по 2 шт |
| НКТ-89 | 56, 58, 60, 62, 64, 66, 68, 70, 72, 74 мм | Комплект по 2 шт |
