Используется для заведения геофизического кабеля в приемную камеру лубрикатора в ходе проведения геофизических исследований скважин

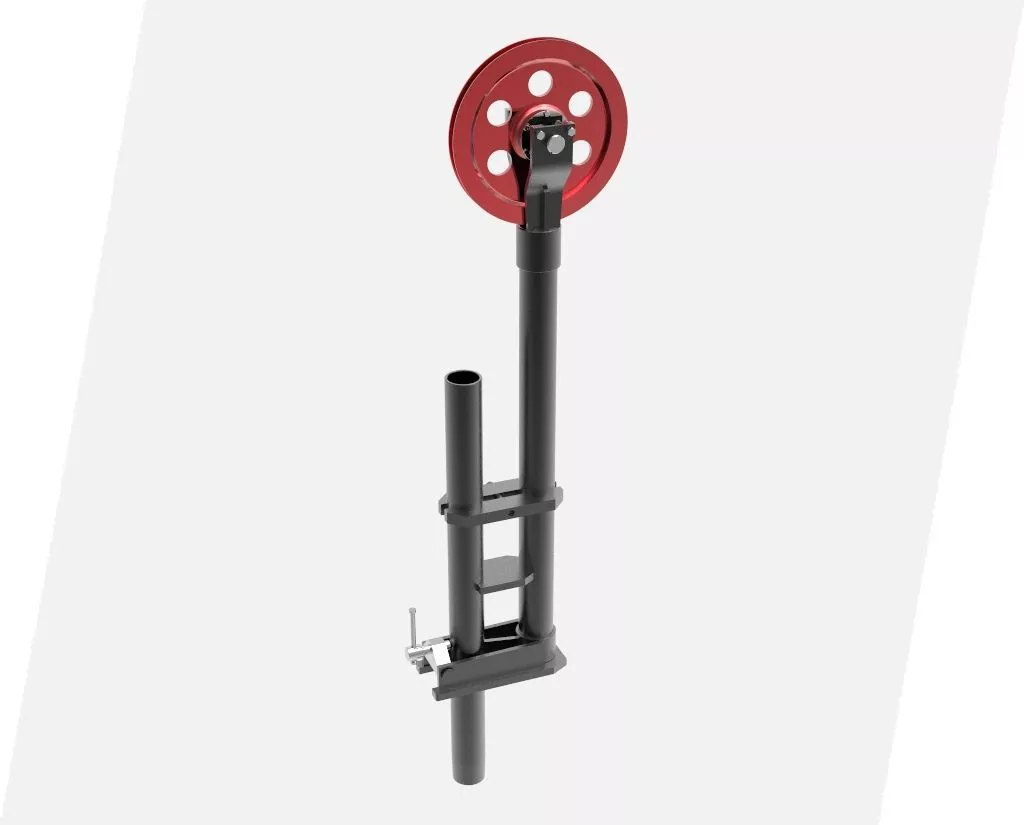

Разгрузочная штанга для проведения геофизических исследований (ГИС) предназначена для установки верхнего направляющего ролика для спуска и подъема геофизических приборов на геофизическом кабеле до 12мм или проволоке.
Особенность данной конструкции позволяет проводить оперативное заведение геофизического кабеля и прибора непосредственно в приемную камеру лубрикатора без его демонтажа/монтажа .
Конструкция допускает возможность установки на разгрузочную штангу верхнего ролика под проволоку, что делает разгрузочную штангу универсальным инструментом, как для работы на кабеле, так и на проволоке.
В зависимости от требования заказчика разгрузочная штанга комплектуется верхним направляющим роликом, опорой на фланцевое соединение устьевой арматуры, упором и креплением непосредственно к лубрикатору.
Таблица 1. Технические характеристики штанги разгрузочной с роликом.
| Параметр | Значение | Ед. измерения |
|---|---|---|
| Наружный диаметр ролика | 345 | мм |
| Развёрнутая длина ролика по среднему диаметру кабеля | 1 | м |
| Максимальный диаметр геофизического кабеля | 12 | мм |
| Длина | 340 | мм |
| Ширина (по размеру крепления ролика) | 160 | мм |
| Высота (изделие в сборе) | 1330 | мм |
| Масса изделия в сборе | 36,6 | кг |
