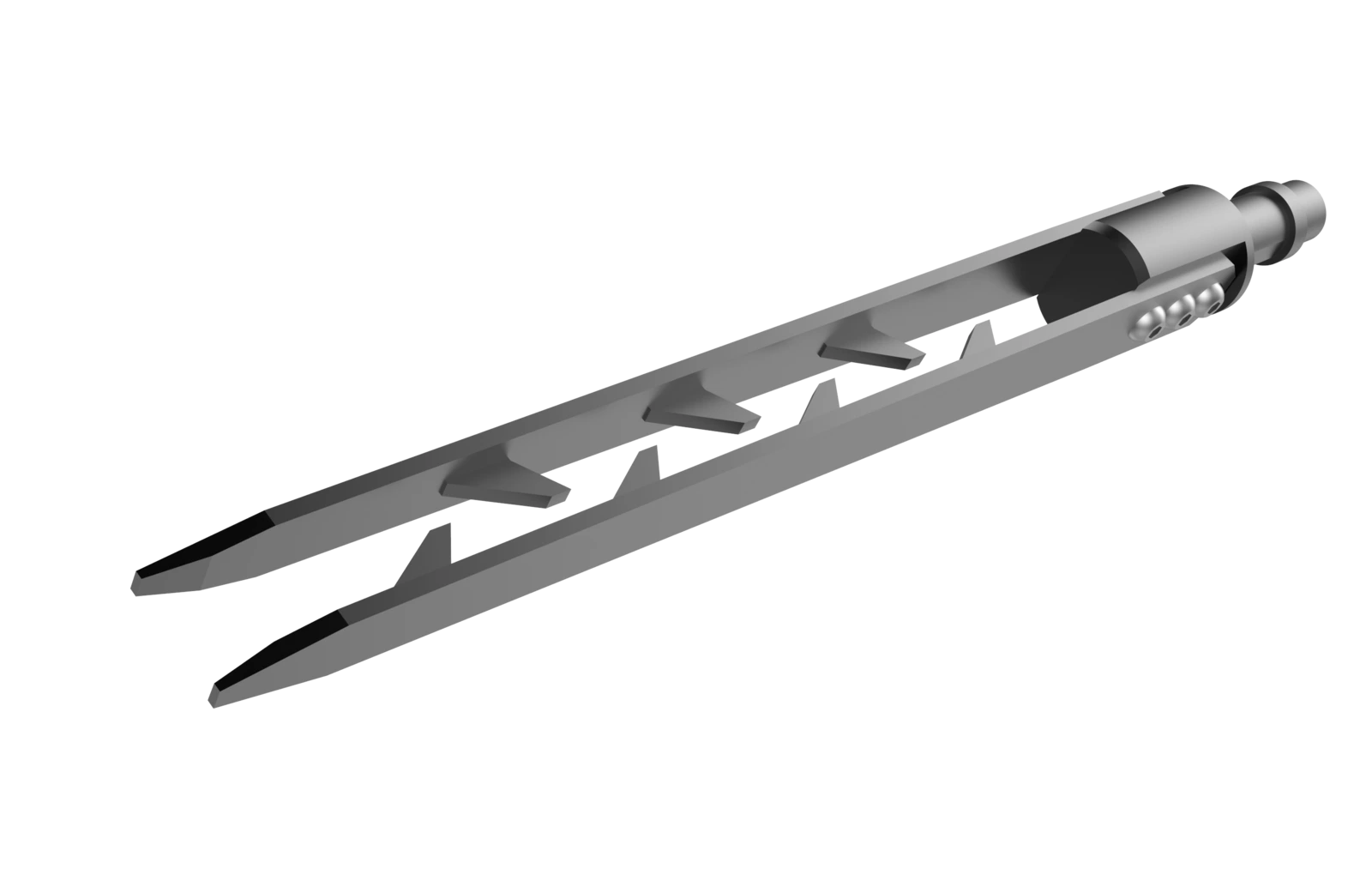

Предназначена для захвата и последующего извлечения из колонны НКТ оборванной скребковой проволоки и геофизических кабелей при проведении ловильных работ в скважинах
Инструмент ЛЩП имеет прочную конструкцию, позволяющую удерживать тяжелую компоновку из оборванного кабеля или проволоки с утерянным геофизическим прибором или скребком для депарафинизации.
Усиленные крючья, направленные внутрь, позволяют зацепить плотный сальник из проволоки или кабеля и выдерживают большую нагрузку при извлечении из колонны НКТ.
Ловильные работы проводятся после глушения скважины. «Щучью пасть» рекомендуется использовать в компоновке с утяжелителем. Для предотвращения подобных случаев в целях профилактических работ рекомендуется установка противополетных колец. При подобного рода работах настоятельно не рекомендуется использовать свинцовую печать, поскольку она при спуске приминает витки кабеля или проволоки, и создает осложнение для дальнейших действий по извлечению созданием плотного сальника.
Параметр | Значение | Ед. измерения |
---|---|---|
Наружный диаметр ловителя | 54 | мм |
Длина ловителя, не более | 570 | мм |
Присоединительная резьба | М27х1,5 | |
Рабочее давление | 100 | МПа |
Диаметр НКТ | 60, 73, 89 | мм |
Стойкость к воздействию скважинной среды | К1, К2, некоррозионное | |
Масса, не более | 3 | кг |
Срок службы | 6 | лет |
Комплектация прибора ловильного для геофизического кабеля и проволоки ЛЩП-73 описана в таблице 2.
№ пп | Комплект |
---|---|
1 | Корпус ловушки |
2 | Груз-утяжелитель |
3 | Ропсокет |
4 | Паспорт |
5 | Рукводство по эксплуатации РЭ |
