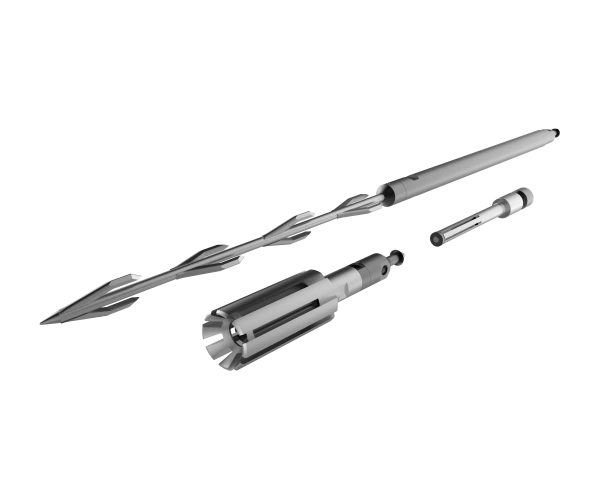

Устройство проведения ловильных работ УПЛР (овершот)

Овершот УПЛР (Устройство проведения ловильных работ) предназначен для проведения аварийных работ по извлечению потерянных глубинных приборов, скребков или оборванной проволоки, кабеля из колонны НКТ.

запросить коммерческое предложение

Применение

Входящий в состав устройства цанговый ловитель позволяет поднимать утерянный прибор или скребок за стандартный проволочный ропсокет (колокольчик), в том числе и с противополетного кольца, установленного на рекомендованной глубине 1000 м.
Спущенный в колонну ерш-ловитель при подъеме цепляет крючьями оборванную проволоку или геофизический кабель.
Возможны варианты изготовления под НКТ 60/73/89.

Принцип работы

Габаритные размеры цангового ловителя должны соответствовать диаметру аварийной колонны.
Конструкция ерша-ловителя предотвращает заклинивание о соединительные муфты НКТ при подъеме, прибор легко проходит через стыки НКТ скважины.
Высвобождение прибора с цангового ловителя осуществляется посредством расширителя (экстрактора), поставляемого в комплекте.
Для возможности проведения работ без остановки центробежного насоса рекомендуется установить превентор на устьевой арматуре скважины под лубрикатором.

Технические характеристики овершота

Таблица 1. Технические характеристики овершота УПЛР.
Параметр	Значение
Цанговый ловитель диаметр	40/50/60 мм
Цанговый ловитель длина (с утяжелителем)	300 (490) мм
Цанговый ловитель, масса	2 кг
Ерш-ловитель длина (с утяжелителем)	600 (790) мм
Ерш-ловитель диаметр	40 мм
Ерш-ловитель, масса	1 кг
Утяжелитель, масса	1,5 кг

Комплектация

Таблица 2. Комплектация овершота УПЛР.
№ пп	Комплект
1	Цанговый ловитель (необходимо согласование диаметра колонны НКТ)
2	Расширитель (экстрактор) для цангового ловителя
3	Ерш-ловитель
4	Утяжелитель
5	Ропсокет для крепления проволоки (по заявке Заказчика - кабельный наконечник)
6	Вертлюг (по согласованию)
7	Упаковочный ящик
